· 适用于供热（空调）系统中管道流量的调节
· 有效解决供热系统中室温冷热不匀问题
· DN15~DN500 铸钢法兰连接可选
· 具有良好的百分比流量特性
· 流量仪表调试后，能够合理的分配流量
产品简介
本厂生产的KJF静态平衡阀是一种具有特殊功能的阀门，具有良好的流量特性，能够合理的分配流量，实现流量定量，可以有效地解决供热（空调）系统中存在的室温冷热不匀问题。由于该阀门设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以只要在各支路用户入口装适当规格的平衡阀，并专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内，从而克服了“大流量，小温差”的不合理化现象。该产品�**┤认低持械睦硐氩罚罡呓橹饰露任�100℃。

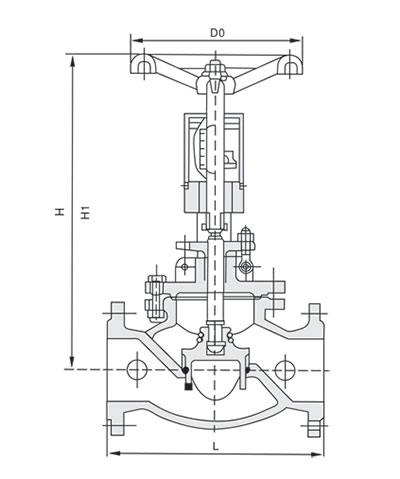

结构示意图
技术参数
| 公称压力 PN（MPa） | 试验压力（MPa) | 工作压力（MPa） | 工作介质 | 介质温度 （℃） | ||
| 壳体 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水 | 0-100 |
零件材料
| 零件名称 | 阀体、阀盖、 阀瓣、填料压套 | 阀杆、 密封圈 | 阀杆螺母 | 垫圈 | 填料 |
| 材料 | 铸钢 | 不锈钢 | 铸钢 | 橡胶石 棉板 | 膨胀石墨 |
外形尺寸（法兰连接1.6MPA按JB/T79-94标准）
| DN | L | D | D1 | D2 | Z- Φd | b | f |
| 15 | 130 | 95 | 65 | 45 | 4-14 | 14 | 2 |
| 20 | 150 | 105 | 75 | 55 | 4-14 | 14 | 2 |
| 25 | 160 | 115 | 85 | 65 | 4-14 | 14 | 2 |
| 32 | 180 | 135 | 100 | 78 | 4-18 | 16 | 2 |
| 40 | 200 | 145 | 110 | 85 | 4-18 | 16 | 3 |
| 50 | 230 | 160 | 125 | 100 | 4-18 | 16 | 3 |
| 65 | 290 | 180 | 145 | 120 | 4-18 | 18 | 3 |
| 80 | 310 | 195 | 160 | 135 | 8-18 | 20 | 3 |
| 100 | 350 | 215 | 180 | 155 | 8-18 | 20 | 3 |
| 125 | 400 | 245 | 210 | 185 | 8-18 | 22 | 3 |
| 150 | 480 | 280 | 240 | 210 | 8-23 | 24 | 3 |
| 200 | 495 | 335 | 295 | 265 | 12-23 | 26 | 3 |
| 250 | 585 | 405 | 355 | 320 | 12-25 | 30 | 3 |
| 300 | 698 | 460 | 410 | 375 | 12-25 | 30 | 4 |
| 350 | 725 | 520 | 470 | 435 | 16-25 | 34 | 4 |
| 400 | 825 | 580 | 525 | 485 | 16-30 | 36 | 4 |
| 450 | 860 | 640 | 585 | 545 | 20-30 | 40 | 4 |
| 500 | 910 | 705 | 650 | 608 | 20-34 | 44 | 4 |
|
