· 适用于管道中液体、气体的通断控制
· DN15～DN50 螺纹连接可选
· 工作形式：常闭式、常开式
· 阀体材质：黄铜、不锈钢
· 电源电压：AC220V、DC24V
· 执行标准号：JB/T 7352-2010
· 先导式结构，阀门工作需要一定压差

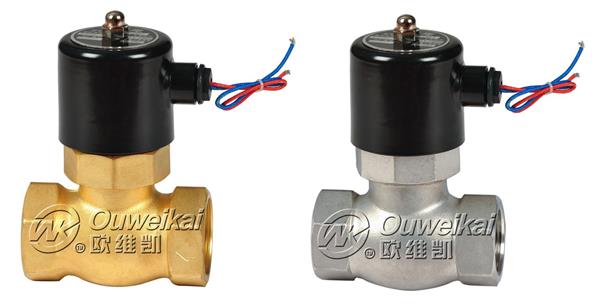

产品用途
ZQDF系列蒸汽电磁阀�**ひ倒套远刂葡低秤玫牡绱欧В诮邮艿缈匦藕藕笞远艉凸乇辗牛迪侄怨艿乐薪橹实耐ǘ希佣韵低持械奈露取⒘髁俊⒀沽Φ炔问械鹘凇�
产品特点
· 适用介质：蒸汽、气体、液体、油（≤20CST）
· 介质温度：-5℃～180℃
· 工作压力：0.05～1.6MPa
· 阀体材质：黄铜（锻造）、不锈钢（精密铸造）
· 活塞式密封，密封材质：聚四氟乙烯(Teflon)
· 线圈保护等级：铁壳线圈IP54
· 执行标准号：JB/T 7352-2010
订货代号
结构特点
· 集自动式开阀和先导式开阀两位一体的分步直动式特殊结构
· 低压差流量大，适用面广
· 采用聚四氟乙烯密封，耐温性能好
· 工作形式：常闭式

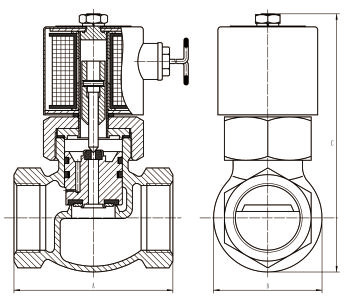

外形结构图
技术参数
| 产品型号 | 流量 通径 (mm) | 连接 方式 | Cv 值 | 工作 压力 | 线圈功率 | 外形尺寸 长X宽X高 AXBXC | 阀体 材质 | |
| VA | W | |||||||
| AC220V | DC24V | |||||||
| ZQDF-16T-15 | 17 | 1/2" | 3.7 | 0~10 | 35 | 30 | 80*35*140 | 黄铜 |
| ZQDF-16T-20 | 17 | 3/4" | 3.7 | 0~10 | 35 | 30 | 80*40*145 | |
| ZQDF-16T-25 | 22 | 1" | 8.0 | 0~10 | 35 | 30 | 86*46*155 | |
| ZQDF-16T-32 | 30 | 11/4" | 14 | 0~10 | 35 | 30 | 110*64*165 | |
| ZQDF-16T-40 | 30 | 11/2" | 20 | 0~10 | 35 | 30 | 110*64*170 | |
| ZQDF-16T-50 | 40 | 2" | 30 | 0~10 | 70 | 50 | 118*76*205 | |
| ZQDF-16P-15 | 17 | 1/2" | 3.7 | 0~10 | 35 | 30 | 80*42*145 | 不锈钢 |
| ZQDF-16P-20 | 17 | 3/4" | 3.7 | 0~10 | 35 | 30 | 80*42*148 | |
| ZQDF-16P-25 | 20 | 1" | 8.0 | 0~10 | 35 | 30 | 90*52*158 | |
| ZQDF-16P-32 | 30 | 11/4" | 14 | 0~10 | 35 | 30 | 110*67*175 | |
| ZQDF-16P-40 | 30 | 11/2" | 20 | 0~10 | 35 | 30 | 110*69*178 | |
| ZQDF-16P-50 | 40 | 2" | 30 | 0~10 | 70 | 50 | 118*82*210 | |
|
