OWKLUGB 涡街流量计

产品简介

OWKLUGB型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。

该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。

广泛应用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

产品特点

· 无可动部件，长期稳定，结构简单便于安装和维护。

· 采用消扰电路和抗振动传感头，具有一定抗环境振动性能。

· 采用超低功耗单片微机技术，锂电池超长使用寿命。

· 由软件对仪表系数非线性进行修正，提高测量精度。

· 压力损失小，量程范围宽。

· 采用EEPROM对累积流量进行掉电保护，保护时间大于10年。

技术参数

· 适用介质：饱和蒸汽、过热蒸汽、气体、液体

· 仪表精度：液体0.5级，气体、蒸汽1.0级

· 仪表材质：1Cr18Ni9Ti

· 介质温度：-40～＋250℃

· 环境条件：温度-10～＋55℃，相对湿度5%～90%

· 防护等级：IP65

· 工作电源：DC24V 或 3.6V锂电池供电

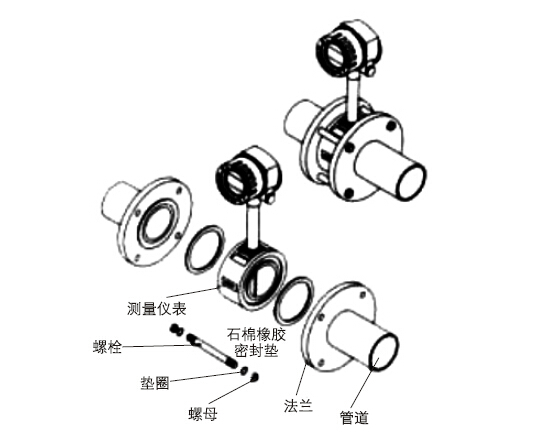

· 安装方式：法兰卡装

· 口径范围：DN25～DN300

· 公称压力: ≤1.6MPa 、≤2.5MPa 、≤4.0MPa

· 流速范围：液体：0.27-9m/s，气体：3-80m/ s，蒸汽：3-90m/s

安装须知

· 安装位置尽量选在无管道振动或振动小的位置，振动加速度不大于2G，如果振动大则需要采取   减振措施。

· 流量计的上游和下游必须有足够的直管段。

· 检修阀安装在流量计上游，流量调节阀安装在流量计下游。

· 流量计可以安装在水平管道上，也可以安装在垂直管道上，但在垂直管道上安装时，介质（液   体）必须自下而上流动。

· 流量计尽量安装在室内，必须安装在室外时应注意防水，在放大器盒外电缆应弯成U型；

· 流量计应远离电噪声，如大功率变频器、大功率变压器、电动机和大功率无线收发设备。

· 流量计安装时，应使壳体上的流向标志与管道内流体流向一致。

· 法兰焊接完毕后，管道内要清理干净不得存有焊渣等杂物。
