· 开关量：三位信号控制
· 模拟量：控制/反馈信号（0-10V/4-20mA）
· 磁离合双向同步马达，自动终点限位分离
· 800N驱动力
· 直行程，适用于行程为20mm的调节阀
· 阀位控制精度高，响应速度快
产品简介
KQAK(M)系列阀门驱动器为直行程执行器，广泛应用于供热、通风、空调系统中。与二通或三通的DN25～DN65调节阀门配套使用。
型号及性能
KQAK：开关量，直接24V交流电压驱动，另配比例积分温度控制器。KQAM：模拟量，标准信号控制，输入控制信号0～10V或4～20mA，反馈信号 0～10V或4～20mA。
产品特点
· 磁离合双向同步马达，自动终点限位分离。
· 800N驱动力。
· 直行程，适用于行程为20mm的调节阀。
· 附加手动操作器。
· 安装简单快捷。
· 阀位控制精度高，响应速度快。
接线图

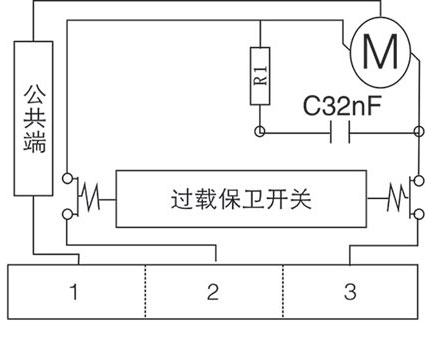

KQAK/KQBK/KQCK开关型接线图
备注：
1号为公共端
电源连接1号与2号则阀关
电源连接1号与3号则阀开

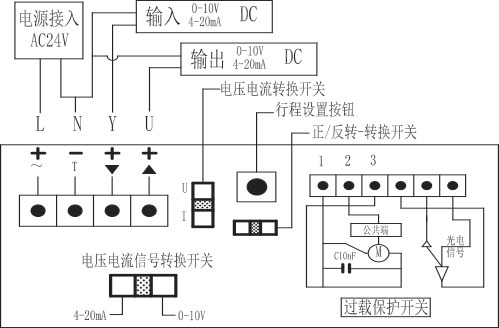

KQAM/KQBM/KQCM智能调节型接线图
备注：
L：电源正极输入端 N：电源与信号输入输出负极公共端
Y：输入信号正极端 U：输出信号正极端
主要技术参数
| 型号 | KQAK | KQAM |
| 额定电压 | 24VAC/50HZ | 24VAC/50HZ |
| 功耗 | 3VA | 3VA |
| 控制信号 | 受温度控制器控制 | 0～10V或4～20mA |
| 反馈信息 | 无 | 0～10V或4～20mA |
| 驱动力 | 800N | |
| 全程时间 | 150S | |
| 环境条件 | 工作：-5～50℃ 储存：-20～65℃ 湿度：92％不结露 | |
| 保护等级 | IP54 | |
| 材质 | 齿轮：尼龙/铜/不锈钢 支架：铝 外罩：ABS | |
|
