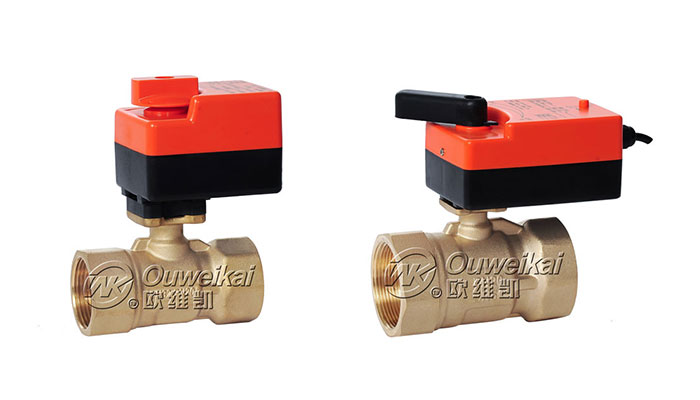

KQF-B 电动球阀

产品简介

KQF-B系列电动阀用于空调末端水路控制。其中温控器控制电动阀电机，并通过倒顺电机使阀门开或关，从而实现管道里的介质流通或断开，再通过风机盘管送风，用以实现温度的自动控制。

产品特点

· 良好的防水防灰功能；
· 通电时间极短，产品节能，电机寿命更长；
· 执行器拆、装简便；
· 关闭压差大、关闭严；
· 直通水流、不堵渣，KVS值远大于一般的二通阀；
· 阀门柔性开启，能有效防止水锤。

技术参数

· 电源：220VAC±10%  50/60Hz  或  24VAC±10%  50/60Hz
· 功率：2W，扭矩2N.m/10N.m
· 公称压力：1.6MPa
· 行程时间：40～50s/95～105s
· 工作介质：水，流体温度5～95℃

· 模拟量：控制信号（0-10V/2-10V/0-20mA/4-20mA），反馈信号（0-10V/2-10V）

接线图

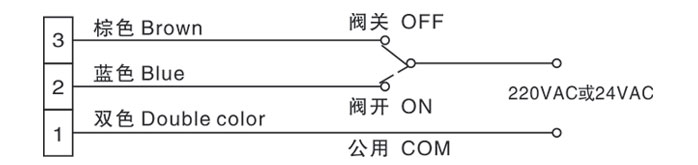

KQF-B三线制接线图（开关量）

注：需适配三线制温控器

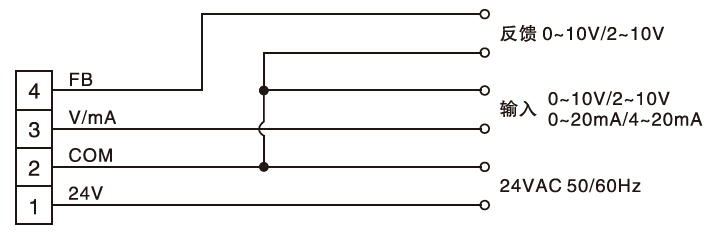

KQF-B模拟量接线图

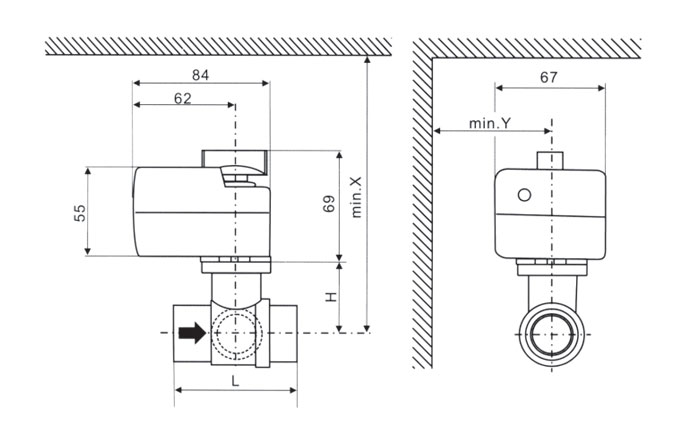

外形尺寸及规格型号
